一、 新一代先进的楼宇管理控制平台系统

Honeywell WEBsN4是Honeywell在2018年最新推出的新一代先进的楼宇管理系统。WEBs-N4的软件是一款可用于物联网的软件平台,提供工程组态工具和图形化的用户界面。能够让设施管理人员对问题作出迅速回应并提供相关决策,从而优化其系统,使得企业管理各种建筑和设备设施成为可能及更加便利。

WEBs-N4允许多个基于Niagara Framework的系统控制器以及其它基于 IP 的控制器通过网络连接起来,可以对BACnet ® ,oBIX, Modbus和LonWorks ® 等开放协议进行有效的集成。透过标准Web浏览器客户端提供实时的图形化信息,并提供服务器级别的功能。这些功能包括集中的数据日志记录/趋势分析、存档并输出到外部数据库、报警、仪表盘报告、系统导航、时间表、数据库管理和通过XML接口与其它企业级软件应用程序集成。此外,还为应用程序开发提供了整合的图形化工程调试工具。

与其它开放的楼宇自控系统相比,其最大的一个优势是可以任意地在中央管理层面以及现场控制层面对建筑物的所有机电设备进行完美的集成,这就保证了集成的稳定与可靠,使得集成层面的精确控制真正成为可能。可以说,Honeywell WEBsN4是当今世界最先进的控制系统体系架构的领跑者。

二、系统架构说明

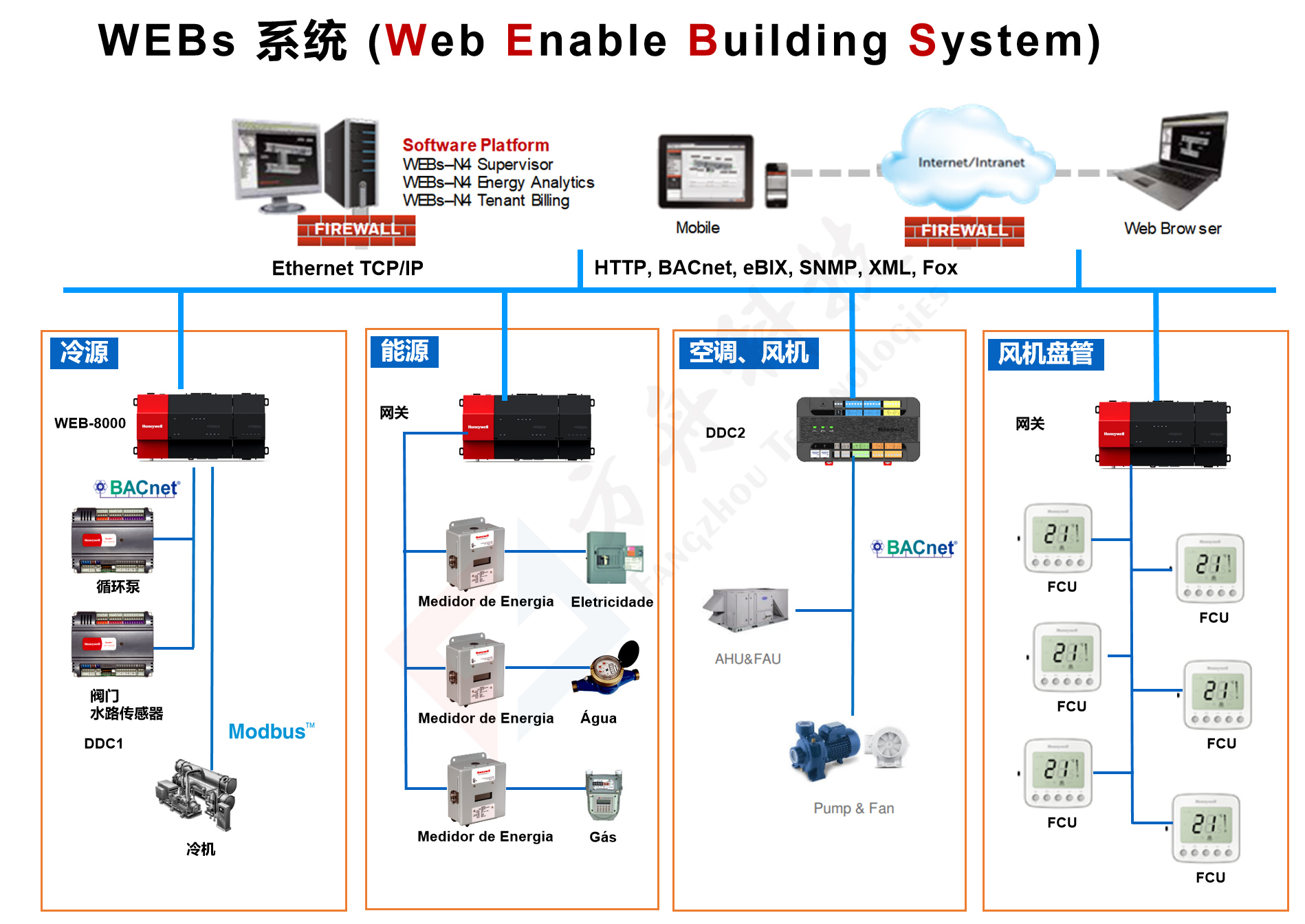

楼宇自控系统架构Honeywell WEBs系统由两种网络结构模式构成:

冷源部分使用网络控制器+总线式DDC方式,网络控制器自带操作系统,网络故障不影响冷源群控程序逻辑的运行。

末端空调机组、送排风机、污水泵等使用网络型DDC,减少施工成本,Honeywell网络型DDC自带2个10/100M网口,除支持传统的星型网络、还支持菊花链连接及环形连接,保证设备通讯稳定的同时,可大大降低施工成本。

风机盘管采用网关读取,通过RS485端口、Modbus RTU协议读取温控器数据。

智能照明采用KNX总线直接接入的方式,读取照明回路控制的相关数据

三、系统软件平台:Niagara Framework

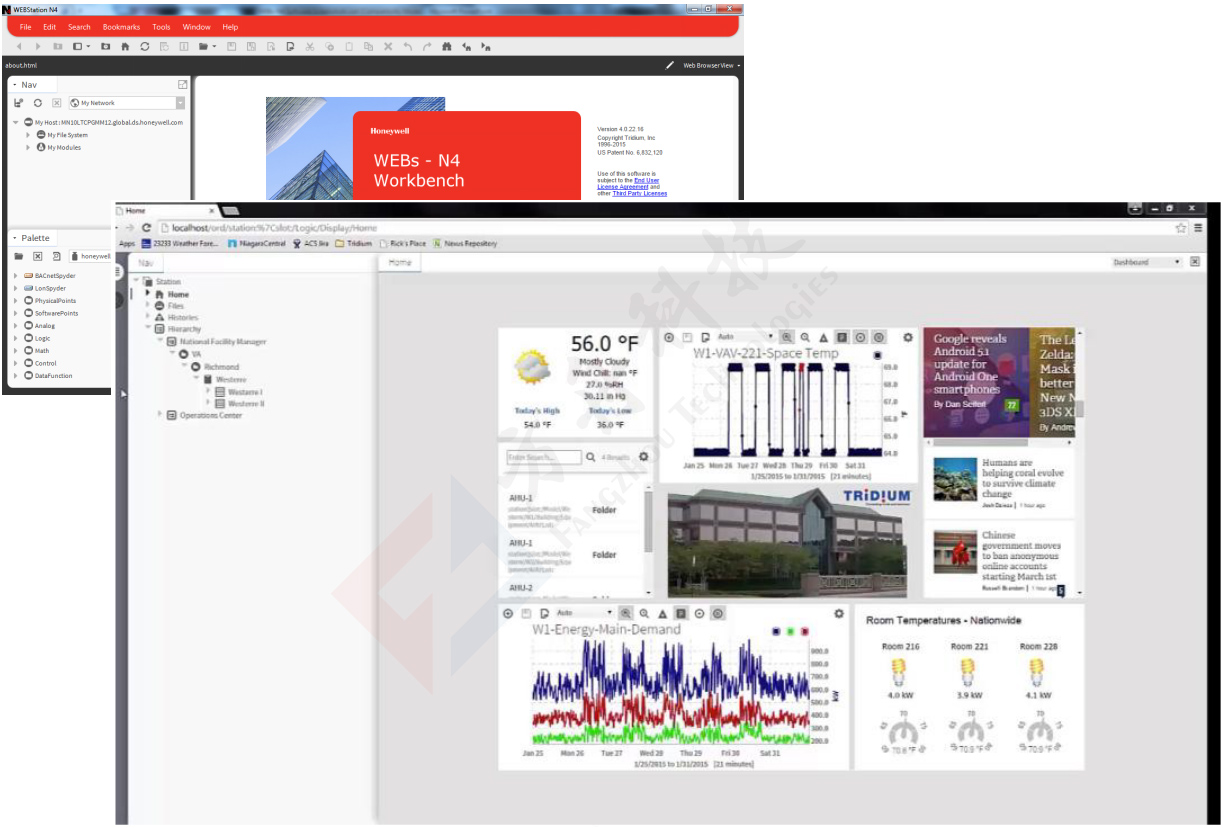

Niagara框架平台

Niagara框架平台是自动化控制系统中第一个通过软件技术把LonWorks、BACnet和多种Internet标准集成到通用对象模型的应用程序环境并嵌入到控制器层级;并且支持标准的Web浏览界面。

主要特点:

  • 能集成各种设备,支持多种标准或非标准协议(BACnet、Lonwork、Modbus等),提供API接口,能根据其它设备的协议开发相应驱动
  • 构建中央监控管理中心
  • 使用标签来诊断问题,并快速导航到不同建筑
  • 对不同建筑之间的数据进行快速比对和分析
  • 同步控制器的数据库、数据存储计划、控制和能源日常管理
  • 将系统数据导出到外部数据库
  • 将楼宇自控系统集成到其他的企业级应用
  • 与其他应用程序集成,例如大数据分析系统、工作流系统等
  • 可以将系统控制器的应用程序远程备份到WEBs N4管理软件上
  • 在WEBs N4管理软件上批量进行系统控制器的固件版本的升级
  • HTML5和Java的用户界面(UI);包含JavaScript数据交互接口库
  • 支持无限数量的用户通过互联网/局域网使用标准
  • Web浏览器访问不限数量的用户(取决于主机PC资源)
  • 支持使用SQL、MySQL或Oracle数据库和HTTP/HTML/XML、CSV或文本格式进行企业级数据存档
  • 数据库变更、数据库存储和备份、全球时间函数、日历、中央调度、控制和能源管理程序的“审计轨迹”
  • 先进的警报处理和路由功能,包括电子邮件警报确认
  • 使用标准的Web浏览器访问警报、日志、图形、时间表和配置数据
  • Niagara Framework ® 遵循着业界在网络安全方面的最佳做法,诸如支持强大的哈希密码功能、用于安全
  • 通信的TLSv1和用于身份验证的证书管理工具
  • 包括全面的在线系统文档的基于HTML的帮助系统
  • 可以用来连接多个WEBs站点
  • 提供Niagara Framework ® Workbench AX图形配置工具和全面的Java对象库的联机/脱机使用
  • 可选的基于以太网的驱动支持大部分IP的现场协议
  • Niagara框架平台兼容现行的常用现场标准总线协议(例如BACnet、LonWorks、Modbus等)同时还能为非标准协议的连接提供工具软件,能给已建系统提供全面的软件技术支持。这样的集成,实现了真正意义的多系统不同设备的无缝连接,最大程度地节省和保护了业主的投资。

四、系统整体架构技术优势说明

整个系统网络分为两层:管理层网络与控制层网络

——管理层网络:服务器软件WEBS N4

  • 服务器软件包含一套用于系统编程的工程软件WEB N4。使用这一软件包,服务器配置与网络控制器、DDC的编程软件使用同一开发界面,便于用户使用。用户不用再为网络控制器、DDC的编程软件另行付费,便于用户今后的升级、系统扩展修改及系统维护。
  • 支持多种开放的接口,可以提供BACnet/IP、Modbus、OPC、SNMP的驱动。
  • 提供开放的API工具软件,可以供最终用户对私有的协议网络进行驱动编程。
  • 服务器支持的浏览器(Browser)客户端数量没有限制,便于用户在网络中进行数据的Web访问。
  • 由于采用分布式Web布局,即使服务器软件瘫痪,也仅影响其服务器的数据服务功能,不对系统产生致命影响。
  • 系统软件安装在标准的计算机软件硬件平台(具体要求见相关设备说明)上,而计算机安装在中央监控机房,其环境要求按照国家相关机房安装标准执行。

——控制层网络:DDC通用控制器

  • Spyder通用控制器作为DDC,可以通过WEBs N4系统编程工具进行编程,这意味着用户可以方便地在办公室离线编程以及在中央控制器进行远程编程。便于用户对系统配置,也便于最终用户对系统的升级扩展和维护。
  • Spyder控制器及IP控制器价格合理,拥有通用控制器的性能,具有独立运行的能力。因此,Spyder控制器可以方便地配置成DDC或I/O模块。
  • Spyder控制器使用BACnet技术,可以集成第三方的BACnet设备或被第三方的软件集成。
  • Spyder控制器拥有数量适中的I/O点;控制器点数充足,更能优化系统配置达到高的性能价格比。由于Spyder控制器与其他BACnet设备相比,数据量较大,因此一条网络控制器所带的BACnet网络上,建议最多配置40个Spyder控制器,我们在进行网络设计时,也为今后的系统扩展作了相应的余量考虑,为用户今后的系统扩展提供便利,本项目每套制冷单元均采用一套独立的设备,即使某套制冷单元的控制设备发生故障,也不会影响其他制冷单元的正常运行。
