方舟科技平安城市解决方案


一、系统架构

平安城市系统架构

二、视频监控

1.前端采集感知系统

(1)建设目标

  • 打造多层防控网
  • 核心全覆盖、无死角
  • “车过留痕、人过留踪”全域泛卡口
  • 社会面视频整合接入
  • 报警、门禁、社会面停车场等多维物联数据接入

(2)建设内容

治安监控、高点监控、全景监控、治安卡口、人像卡口、电子警察、鱼球联动、无人机、报警柱、电子围栏、WiFi嗅探、门禁报警、RFID、社会资源

2.街面监控

1.街面监控
——强光抑制 超宽动态

  • 在超低照度超宽动态摄像机在夜间的拍摄效果,在彩色图像下还能确保明处暗处都清晰可见,强光抑制能保证车牌识别,不遗漏任何细节。

3.智能前端应用场景

智能前端应用场景

4.社会资源应用场景

社区出出入口人脸道闸检测到非本小区注册人员进入自动预警,娱乐场所(网吧、酒店、KTV等)检测到黑名单布控人员自动联动派出所进行报警。

社会资源应用场景

5.视频防控网

视频防控网

  • 主要道路车辆卡口、重点路段人员卡口、辅助微卡口、社会资源接入
  • 制定建设和接入规范,整合社会监控数据、停车场、加油站、小区、写字楼、娱乐场所等

6.物联网联合防控

物联网联合防控

7.视频监控平台

视频监控平台功能特点:

  • 多窗口分组轮巡
  • 巡逻预案、巡逻路线、巡逻报警
  • 云台控制
  • 视频即时回放
  • 现场协助
  • 窗口一键上墙
  • 视频检索回放
  • 录像标注、下载上传
  • GIS定位、调用视频
  • GIS报警联动
  • 大屏拼接控制



8.视频联网监控平台-存储智能

存储冗余:存储冗余降低数据丢失风险,云存储无限扩展
多重备份:支持对重要视频资料多重备份,提升数据安全性
负载均衡:智能分摊服务器压力,降低故障发生机率
服务器冗余:热备服务器保障服务器不间断运行

9.格式兼容性

同时需要兼容市面上大部分的主流品牌产品和多种视频格式,并且要支持未知格式的定制接入。

  • 支持多种监控视频格式
  • 覆盖主流厂商
  • 支持未知格式的定制

10.三维视频融合

2三维
11.AR实景指挥平台

  • AR实景实战指挥平台,通过制高点远望摄像机和各点位摄像机对区域全景进行综合防控;
  • 通过AR技术对背景目标进行标注,在实景地图上可以展现地标建筑标记,可查询楼宇平面图、商户信息、住户信息、视频联动、应急预案等;
  • 各摄像机之间可以快速切换;
  • 可针对各种情况指定预案并在实时高点画面中进行演练。

3AR

12.人脸识别

传统的身份核查系统完全依靠人眼来识别,容易疲劳导致遗漏,并且对比速度较慢,通过人脸识别卡口更隐蔽,识别率高,速度快,没有疲劳的问题。

人脸识别

人脸识别2
13.车辆信息识别

最初的车辆识别只是对车牌进行识别,慢慢扩展到车型识别(轿车、客车、货车等)、车身颜色识别、车辆品牌识别,随着摄像机清晰度的提高,现在已经开始做到人脸检测、年检标位置检测、遮阳板检测、车内摆件检测、车内挂饰检测等车辆信息识别。在现在很多案件中,嫌疑人会更换或遮挡涉案车辆的车牌,以前仅仅车牌识别的方式已经不能有效的查找到嫌疑车辆,现在的车辆信息识别可以通过品牌以及摆件、挂饰、人脸等特征,有助于我们公安人员迅速找到相关信息。

车辆信息识别
14.视频结构化中心的构建

视频结构化中心的构建
15.视频图像信息数据库

通过视频结构化系统、车辆识别系统、人脸识别系统、视频侦查分析系统、图像处理系统等分析系统采集的数据,形成我们的视频图像信息数据库。

视频图像信息数据库
16.视频结构化解析

平安城市类项目随着多年的建设,会有很多以前的设备是不支持这些智能分析功能的,这些摄像机所采集的视频录像都是非结构化的数据,还是只能通过人员查看的方式来识别,我们可以通过后端服务平台对这些数据进行智能识别和分析,将非结构化的视频数据进行结构化处理,解析出里面的人员数据、车辆数据等。

结构化的信息包括:人员/车辆/事件等目标的出现时段、运动轨迹、目标大小、运动方向、运动速度、衣着颜色、车辆号牌、车身颜色、车辆类型等信息

视频结构化--从媒体流到视频内容信息流的质变

视频结构化解析
17.公安实战系统

包括:治安监控、人脸检索、指挥作战、信息研判、案事件、违法管理、卡口布控、目标库管理、以图搜图、图片比对、统计分析等功能。

公安实战系统18.车辆大数据应用-车辆感知

通过前端的卡口(车辆卡口、停车场车牌识别等设备)形成车辆特征库,通过大数据比对系统实现以图搜车、高危车辆预警等功能

车辆大数据应用 车辆感知
19.数据挖掘战法

数据挖掘战法如:套牌分析(在较远的不同地点同时出现同一个牌照)、尾随分析(长时间相同的行驶记录)、昼伏夜出、落脚点分析、异常行为(异常行驶轨迹)等。

数据挖掘法
20.关联数据分析应用

不同数据间的关联分析可实现不同的效果,如图中通过车辆、人脸、视频、移动物联及RFID数据的关联分析应用实现了轨迹分析。

关联数据分析应用
21.视频侦查系统

采集回来的视频结合平安城市系统的视频,可以对案事件视频进行统一管理,形成案事件资源库,支持视频摘要、以图搜图、人脸检索、视频增强、图片增强、视频合并等功能。

视频侦查系统
22.视频侦查系统-视频采集

视频采集因存在有很多未联入平安城市系统的社会监控资源,在案发后需要我们的民警去现场采集视频数据,但往往遇到录像被覆盖、专有格式无法播放、录像被删除、播放器不易操作、图像偏色、审看时间慢等问题,通过现有的快速采集一体化设备,支持网络自动扫描发现DVR/NVR设备、自动匹配IP、集成硬盘对拷接口、集成SD/mSD/TF卡槽(可直接拷贝行车记录仪、相机卡等数据),集成网络下载、硬盘分析、视频播放、资源管理、图像处理、硬盘智能解析、支持数据恢复等功能。

支持网络下载、硬盘下载、数据恢复、万能播放、不转码浓缩检索、图像清晰化处理、在线升级等功能,协助干警进行现场视频快速采集、分析、检索、处理等工作。

涉案视频现场极速采集、分析、处理的单兵工具



23.多维展示

综合指挥调度系统:接入通讯、视频监控、无线通讯、视频会议、接处警等,并融合贯通视频、音频、数据等,按需把视频、音频、数据调度到客户端、手机、大屏幕、领导终端,实现一个高清晰、高智能控制、操作方法先进的综合指挥调度的综合指挥调度和显控系统。

多维展示
24.可视指挥调度

可视指挥调度
可视化的指挥调度在指挥中心即可进行远程调看、突发事件报警、视频会议、信息上报、指挥联动,一呼百应,实现音视频一键调度指挥,一览无遗,实现一张图展现所有警力资源,一体联动,报警联动、人员、车辆预警联动。

25.日常命令

  • 日常情况下: 通信指挥系统辅助实现最快速的指令下达,保障日常警务工作顺利运转,如巡逻、警情处置、案情侦破等;
  • 重大警情情况下: 一呼百应,以事件发生的定位为中心,迅速实现警员分组协作、跨部门联动工作;
  • 救援情况下:救援小组工作的最可靠通信方式,与指挥中心进行策略上下传递的最可靠系统;
  • 管理情况下: 清晰的记录警员的工作时间、工作轨迹,记录案事件发生的位置,现场态势实时查看。

日常命令

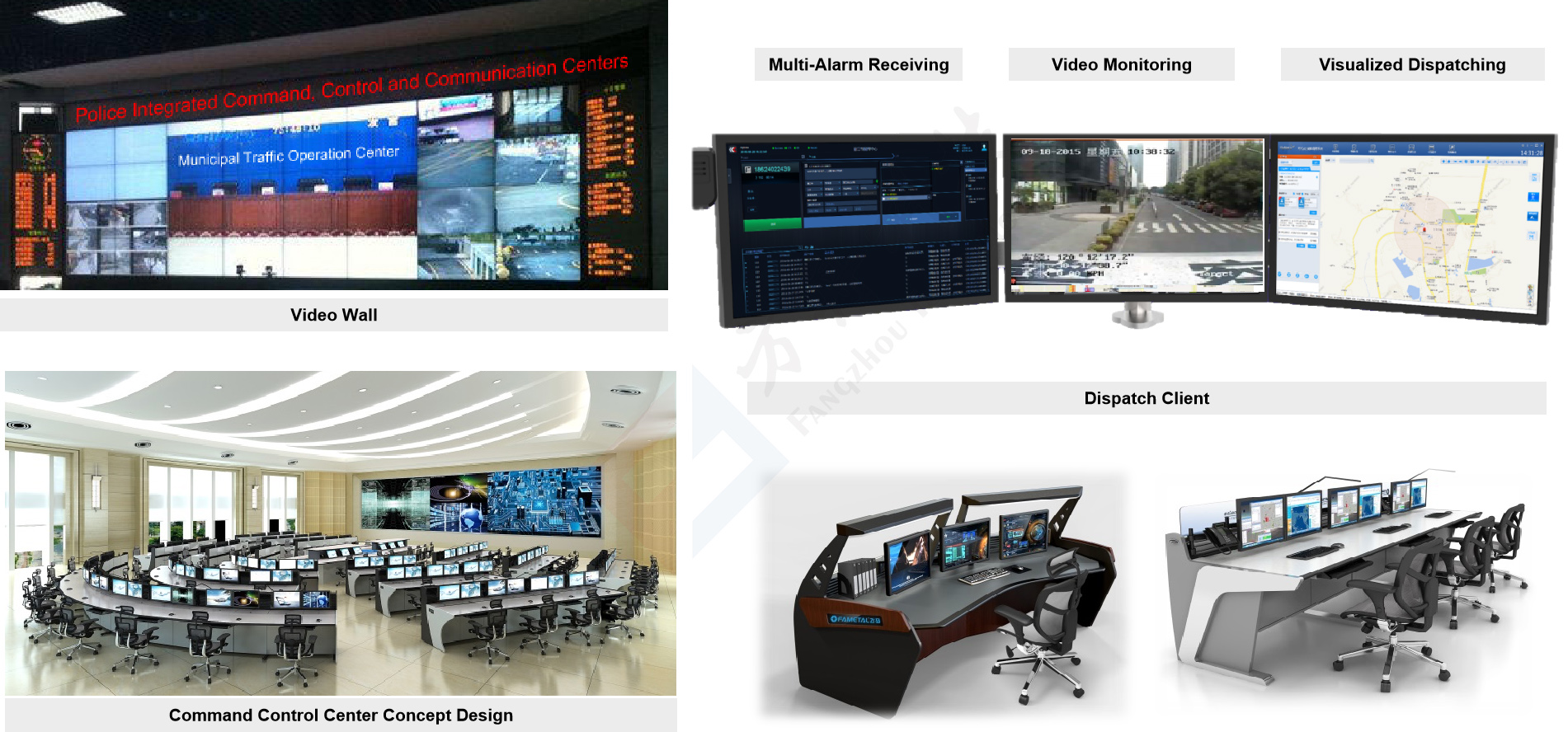

26.指挥控制中心环境

指控中心环境包括: 视频墙/大屏、客户端、会议桌、调度坐席等。

指挥控制中心环境

27.形势意识和可视化命令

可视化系统要点: 可视化指挥调度系统以指挥一张图的概念为核心————警员、对讲机、警车、视频、卡口等作警员、对讲机、警车、视频、卡口等作战要素全部可以在地图上显示。

当接处警系统提交警单后会自动跳转至可视化指挥调度系战要素全部可以在地图上显示。当接处警系统提交警单后会自动跳转至可视化指挥调度系统,并对警情地址进行快速准确的自动定位,系统会根据警情地址自动在一定距离范围内推统,并对警情地址进行快速准确的自动定位,系统会根据警情地址自动在一定距离范围内推荐合适警力,并可自动生成指令后一键调派。荐合适警力,并可自动生成指令后一键调派。

警情分析系统要点: 警情分析系统是海能达通过融合云计算、大数据,在此基础上开发的辅助指挥官决策的分析 系统,包含基本警情分析、警情警力分析、高发和个案分析、警情撒点图、热力图、冰点图 等,通过一系列有效的数据支撑,指导勤务科学高效地进行警力报备和排班。

四色预警,通过不同维度对历史警情进行分析并用不同色系分析展示;警情热力图和警力规划图叠加可判断警力规划的合理性,警情热力图和警力冰点图叠加可评估实际巡逻区 域是否合理,这样就通过我们的系统反向指导了日常的勤务管理等相关工作,提升工作安排 合理性和工作效率。

形势意识和可视化命令

28.重大安保指挥系统

重大安保指挥系统集通信、指挥、调度、管理和服务为一体,为 重大活动期间的治安防治、 应急指挥和城市管理提供可视化信息支持,为跨地区、跨部门、跨警种提供全景式信息共享 服务。有效解决多种通信系统无法互通、信息无法共享、缺乏有效的指挥调度工具等问题。 通过一张图对重大活动进行态势管理和现场指挥。 2.5D地图,将警员、对讲机、警车、摄像头等作战资源统一展示及可视化调度。 根据安保活动预案进行岗位部署,地图上实时掌握警力资源状态,通过短信、语音等多种手段进行现场指挥,实现在实战场景下,任务可落实、岗位可督查、行动可指挥、人员可 调动。 可在地图上直接调取现场实时视频监控,包括固定摄像头、随身携带的执法记录仪、宽 带终端等设备。

大型活动的专用保安系统

29.城市仪表盘
城市仪表盘集成日常警情、警力分布、视频监控、卡口与检查站、辖区人口、重点场所等多个维度的情况,了解整个城市的综合态势,为城市决策者提供信息支撑。

城市仪表盘

三、数据管理系统

1.机房子系统

机房建设涉及到电子工艺、建筑结构、空气调节、给水排水、电器技术和消防安全等多种专业,它是为解决诸如温湿度、洁净度、电磁场强度、防静电、供配电、接地与防雷、消防安全等综合技术问题,为电子计算机系统稳定可靠运行和工作人员提供良好的工作环境。

包括机房装修、安全监控、机柜/机架、网络布线、环境监控、供配电、屏蔽防静电、空调通风、KVM系统、接地防雷、照明系统、消防系统。

2.机房建设基本参数要求

编号   项目  设计指标
 1  温度  20~25℃ 整定: 22℃±2℃
 2  湿度  45%~65%, 50±10%
 3  温度变化率  <5℃/时,不得结露
 4  新风量  新风量供给按每人每小时不小于40立方米或室内总送风量的3% 5-10%取新风偏大,浪费能源,因为精密空调大风量,基数高
 5  尘埃  ≤18000粒/L
 6  噪音  主操作员位置≤65dBA
 7  照度  机房300-500Lux,应急≥5-10 Lux
8 直流地 接地阻值≤1欧,零、地电位差≤1V(大楼共点接地0.5欧)
9 交流地  交流工作接地系统接地电阻<4Ω
10 安全地 电力系统安全保护接地电阻及静电接地电阻<4Ω
11 电源频率 电源频率:50HZ±0.2HZ、电源电压:380V/22V±5V
12 防雷保护 防雷保护接地系统接地电阻<10Ω
13 均布载荷 主机房楼板500-700kg/m2

3.机房示意图

机房示意图

4.机房装修

机房装修工程直接决定了整个数据机房的外观形象。要结合国家A级机房建设标准,采用非燃烧材料(燃烧性能A级)或难燃材料(燃烧性能B1级),并且吸音效果好、不易变色、变形、易清洁、防潮、防静电、防磁干扰、防火性强、保温隔热性能好的耐用材料。保证机房温、湿度、防雷、防干扰、防静电、照明及监控方面的要求,满足计算机设备安全可靠的运行延长计算机系统使用寿命。

机房装修内容一般包括以下部分:

  • 地面:地面装饰是指在机房内部铺设优质高密抗静电活动地板(系统电阻值范围:1.0×10的5次方~1.0×10的8次方),符合GB6650-86《计算机机房活动地板技术条件》的要求。
  • 墙面:墙面装饰是指在机房墙面上使用轻钢龙骨架+纸面石膏板做基层,采用铝塑板饰面。 或采用彩钢板进行装饰。
  • 隔断:隔断是指采用防火玻璃或轻质隔墙对机房进行功能分区。一般在主机房监控室等采用防火玻璃;在需要隐秘的功能区采用轻质隔墙或砖墙。
  • 天面:天面是指采用铝合金微孔扣板做机房的天花吊顶 ,达到防尘、吸音并且美观的效果。
  • 窗门:根据需要在机房出入口及各功能区设置合适的门和窗 。原则上在主机房采用全封闭,不设置窗,只设置门,其它功能区适当设置通风窗户。
  • 保温:为防止凝露、节约能源,采取保温措施来控制平面、立面隔热及热量的散失,在楼顶/地面铺设防水防火的隔热材料来提高机房的隔热保温防止凝露。一般做法是在安装精密空调的功能区内的地板和天花上铺设保温棉,达到保温隔热的功能。

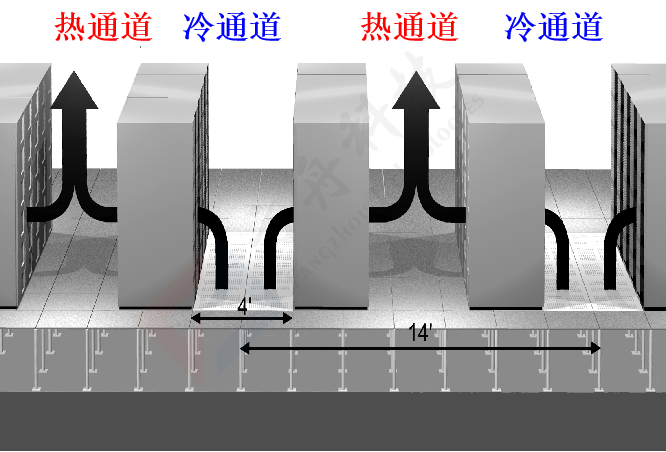

5.机房空调及通风

机房空调及通风1
主机房采用恒温恒湿精密空调制冷,其他各房间采用舒适性空调制冷。

空调的气流组织方式一般分为两种:上送风和下送风。

  • 下送风形式的气流从空调机的底部送出,在机房地板下流动,比较容易分布到房间的各个角落。通过活动地板开口进入机房内冷却设备,并从空调机的上部回风
  • 机房平面设计中考虑了冷热通道
  • 通风配置达到工作人员每人新风 40-60m3/h
  • 排风量按照每小时室内换气3次计算,并考虑到一定的余量

6.供配电系统

供配电系统1

双路供电系统加上UPS电源设备

  • 双路供电加上UPS电源组成的供电系统是比较理想的供电系统。UPS电源要能保证5分钟以上的供电(一般有30分钟的蓄电池组代供)时间
  • 柴油发电机组做备用电源

7.综合布线

综合布线1

8.防雷接地

防雷接地

机房防雷包括:电源防雷和信号防雷。

直流工作接地(逻辑接地、信号接地)
防雷接地
工作接地
保护接地
重复接地
静电接地



9.服务器及机柜

服务器及机柜

四、警察交通信号控制和诱导系统

1.交通管控系统

交通管控系统

交通综合管控系统包括:路况态势、违法态势、警情态势、设备态势、布控报警、车辆管控、违法管理、治安监控、诱导发布、指挥作战、车辆技战法等工具。

2.交通信号控制系统

交通信号控制系统

通过交通信号控制服务器和本地信号控制机,交通信号控制系统实现指挥中心对路口信号机的网络控制。

  • 多时段控制:根据交通需求变化情况,把一天的时间分成若干个控制时段,随时间的推移,按预置的方案自动运行。各个方案运行期间信号周期、绿信比、相序不随道路状况的变化而变化。
  • 感应控制:信号机根据交通流数据来调节信号配时的控制方式。包括:干线绿波控制、区域协调控制等。
  • 特殊车辆优先控制:在保证安全间隔时间的条件下插入该特殊车辆优先的请求,快速自动调整灯色变化,如公交优先,以及响应警务、消防、救护、抢险等特种车辆特殊情况下的紧急请求,使车辆迅速通过。
  • 中心强制控制:中心操作员直接某路口运行于特殊的控制方式或配时方案。
  • 勤务预案控制:基于路口相位锁定的方式实现了灵活的勤务预案控制,支持多种的预案存储调用。

3.交通诱导信息系统

交通诱导信息系统

智能交通诱导系统是智能交通系统(ITS)的一个重要组成部分,它以出行者为主要对象,通过各种通信手段和显示方式向出行者提供有关实时的交通信息和服务,以达到规划出行、节约时间、避免拥挤、路径寻优、提高效率、保障安全的目的。

  • 交通事件诱导:是对路线中发生的交通事故,根据其影响范围在局部路线内发布诱导信息及分流路线,给出车道关闭信息或封路信息时,并给出相应的建议分流路线。同时根据预估的事件处理时间或影响范围,确定发布信息的范围和内容。
  • 气象环境变换诱导:是对路线中发生的恶劣天气不太严重时,即没有达到相应的交通管制时,对上游的车辆驾驶员发布警告信息;如恶劣天气很严重时,如发生暴雨、大雪、强烈侧风,达到实施相应管制措施时,不仅要发布信息,还要给出分流信息。
  • 排队与拥挤诱导:是当道路中发生排队和拥挤时,分析是常发性拥挤还是偶发性拥挤,根据预估的拥挤持续时间确定发布信息的范围和内容。
  • 道路施工诱导:对于道路施工和养护活动,应该通过诱导信息发布点提前向出行者发布道路施工警告和车道占用信息,给出车辆绕行路线。

五、联网

1.视频监控接入方案的简要比较

   PON接入  交换机接入 无线接入
接入带宽   1000M→10G  100M/1000M为主  54M~300M
 覆盖范围  20公里(可拉远)  电接口100米,光接口可拉远  几百米到数公里
 传输性能  PON带宽隔离,不丢包、不卡顿  带宽共享,易卡顿  易被干扰,不稳定
 安全性  多种认证,数据加密,端口隔离  端口未隔离,安全风险高  无线侦听、干扰
 可管维能力  天然集群式管理,消除盲区  大量应用非网管交换机,带来盲区  管理复杂,需配AC
 可靠性  无源设备,多重保护,稳定可靠  有源设备,故障率相对高  受环境影响因素较多
 资源消耗  主干光纤共用;中间节点无源分光,无需供电  耗费光纤较多,所有节点需全程供电  需占用无线频段资源,有可能出现频段重叠情况
性价比 所有设备能力高,成本适中,性价比最高。 非网管交换机价格低,能力差;网管交换机能力强,价格高 造价较低但性能不稳
适用场景 全场景 适合在光纤资源非常充足、传输线路上有供电的情况 在不方便布线的场景下采用

2.一张传输网络

波分网络超大带宽特性,除满足海量摄像头的接入需求,还可实现多张网络多业务的统一承载,通过一张传输网络满足多警种业务接入需求,简化网络架构,简化运维,节省投资。

以一个地市为例,过去在公安网络一般存在公安信息网、公安视频专网、交警网等多张网络,覆盖市局/分局/所队,有租用的,有自建的,每张网络均需要单独管理和维护,同时光纤利用率低,业务开通速度慢,带宽演进有限。而采用波分技术统一承载,建设市局/分局/所队两级波分网络(主要关注市局到分局,分局到所队根据客户投资灵活建议是否自建波分专网),通过给公安信息网、公安视频专网、交警网分配不同的波道满足业务承载需求,这样就实现了原多张网络业务在一张波分网络统一承载的目的;同时业务间通过波道隔离完全满足物理隔离要求,波道隔离相当于光纤隔离。通过波分网络统一承载,带来3个最主要的价值,多张网络简化为一张网络,多对光纤简化为一对光纤,带宽最大100G演进到80/96波100G,未来80/96/128波400G/600G。

3.整体网络架构

整体网络架构

六、4G LTE 蜂窝通信 电信

1.标准LTE解决方案架构图

LTE解决方案

  • 应用层/网络层/终端层
  • 不同种类的终端:LTE终端 宽窄融合终端 车载终端 CPE节点
  • LTE基站提供LTE覆盖
  • 上层为核心网/网管/调度/录音等服务

2.电子商务解决方案

E to E

  • 各种LTE终端 基站 宽带自组网设备 核心网 上层各种应用
  • 为客户提供端到端解决方案
  • 完全内部开发
  • 强大专业的终端
  • 专为 PMR 场景设计
  • 专业通讯应用
  • 保证用户体验

3.创新的宽窄融合解决方案创新的宽窄融合解决方案

创新融合:跨多网统一调度、LTE与PMR网络互通网关、NB/BB 多模终端
创新价值观:无缝用户体验,扩展覆盖;从 PMR 平滑迁移到 LTE;1个终端携带,降低操作复杂度

  • 融合的控制调度平台
  • 融合的核心网 网管 统一管理宽窄带网络
  • 融合的终端 创新的多模终端

4.LTE解决方案

完整的 3GPP 安全框架、完整的 E-to-E 加密、离线密钥管理和分发、适用于第 3 方加密算法、软硬件加密SDK

  • LTE解决方案的安全性:端到端加密
  • 支持端到端硬加密/软加密 支持第三方加密算法
  • 加密密钥统一管理分发

5.MCS 解决方案

MCS解决方案

利用运营商的公网基站 hytera提供MCS服务器与公网对接 实现MCS的业务.与普通基于公网对接POC业务不同 MCS业务具有QCI业务保障.能够确保专网用户的业务优先级

6.MCS网络结构

MCS网络结构

  • 需要跟运营商网络进行对接.均为标准的LTE接口
  • eMBMS 是“首选”系统以获得更好的 MCS 质量和体验
  • 如果适用,IMS / SIP Core 可以与电信运营商的 IMS 重用
  • 指挥系统为关键任务机构提供可选的 VAS
  • 需要 LTE RAN 和核心元素支持 3GPP R13 或更高版本

7.扩展服务/功能

——MCPTT

  • 全/半双工单呼
  • 紧急私人电话
  • 群呼
  • 紧急群呼
  • 组呼升级降级
  • 楼层控制
  • 呼叫转移

——共同特点

  • 用户认证/授权
  • 用户/组订阅数据管理
  • 隶属关系/存在
  • 迟到
  • 备份和冗余
  • 地理信息系统定位/跟踪
  • IOPS

——派遣

  • 环境聆听
  • 视频拉/推/前进
  • 广播呼叫
  • 监控/中断
  • 眩晕/复活/杀死
  • 动态组号分配
  • 语音/视频通话录音
  • 群交

 ——微信视频

  • 全双工视频单呼
  • 视频群呼
  • 紧急视频群呼
  • 视频推送
  • 视频拉取

—— 数据

  • 点对点 SDS
  • 点对多点 SDS
  • 点对点彩信
  • 点对多点彩信
  • 存储转发

——互连

  • 传统 PMR 网络
  • PLMN/PSTN

8.客户端APP 和终端

不同终端满足客户不同需求

客户端app

  • MCS客户端APP:多功能功能、用户友好的用户界面和操作设计、丰富的集成经验
  • MCS终端:第三方APP快速适配、服务操作实体按键

七、摄像机的电源解决方案

1.星光级摄像机

星光摄像机

超星光级的摄像机,在夜间微光环境下与原有彩转黑高清摄像机的对比,我们可以看到超星光的图像效果,图像更清晰,而且确保有色彩信息,这样在事件发生后更有利于我们获取嫌疑对象的信息,如车辆颜色、衣着特征等。

2.违章抓拍

违章抓拍

智能算法摄像机更有助于减少我们的警力,比如原来我们需要交警巡逻到现场并发现违章行为后再取证和开具罚单,现在违章抓拍摄像机根据算法和设置条件,可以自动检测违章停车、车辆逆行、压线行驶、不按导向行驶、违法调头等违章行为,并且球机还能自动变焦拉近获取违章车辆车牌信息。

违章事件自动检测:集成车辆违章行为分析算法,检测违停、逆行、压线、不按导向行驶、违法调头。

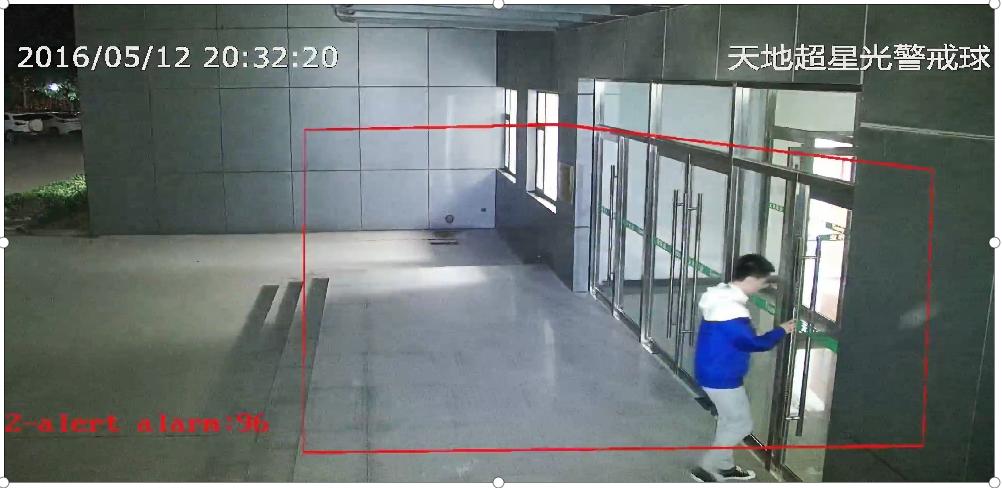

3.星光警戒球

星光警戒球

在我们需要布控或警戒的区域,如有违规闯入,则自动报警,并且摄像机能自动进行跟踪。
